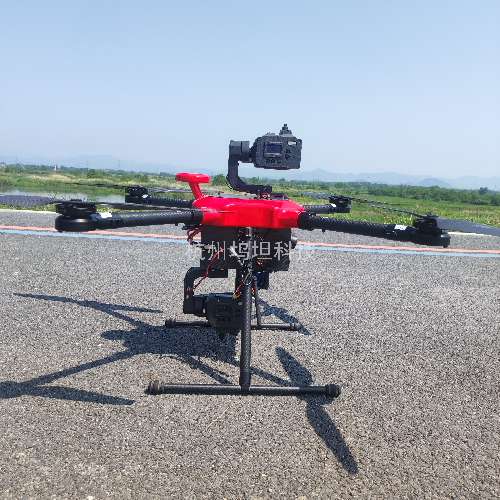

機動雙向光譜-輻射剖面測量系統主要由4旋翼無人機（UT-X4850-2）、光譜照度計（UT-OP-AU）和光譜亮度計（UT-OP-AD）組成。該系統用于對光學載荷的外場輻射定標定向測量及光學輻射產品的外場檢驗測量。某些情況下該系統也可以用來進行可見－近紅外區域的小型化快速目標特性測量。
該系統將光譜照度計和光譜亮度計集成在小型化無人機上實現雙定向測量，同步同位獲得定向測量的光譜輻照度和輻亮度數據。同時下行測量的光譜輻亮度計可配照度測量附件，形成機動反照測量系統。大大降低地面測量時的不確定性，提高測量效率。其中無人機平臺與光譜輻射計具有快拆功能，可以快速取下并安裝在其他機動平臺上，如測量桿系統或船載系統，形成其他工作條件下的機動測量能力。
產品技術指標
UT-SRI-AUD110 | 系統參數 |
系統組成 | 4旋翼無人機（UT-X4850-2）、光譜照度計（UT-OP-AU）和光譜亮度計（UT-OP-AD） |
測量方式 | 按規劃路徑和剖面要求進行測量 |
測量方向 | 雙向同步（上行與下行） |
系統功能 | 通過無人機搭載照度計和亮度計，同步雙定向獲得上行輻照度度和下行輻亮度 |
系統重量 | 9.2kg |
續航時間 | 35分鐘 |
輸出要素 | 光譜輻照度、光譜輻亮度、輻照度、輻亮度、目標溫度、目標圖片、位置信息等 |
產品遠程操作界面
設備控制軟件通過無線電臺與機載亮度計連接，通過操作界面可實時監控亮度計工作狀態包括：積分時間、數據存儲狀態、電壓、電流等來確認設備是否工作正常，還可遠程控制亮度計各軸觀測角度及采樣開始和停止等操作。
產品清單
序號 | 品名 | 型號 | 數量 |
載荷儀器 | |||
1 | 一體化機載光譜照度計 | UT-OP-AU | 1 |
一體化機載光譜亮度計 | UT-OP-AD | 1 | |
PC端遠程監控無線電臺 | 1 | ||
GPS天線 | 1 | ||
網線 | 2 | ||
電源連接線 | 3 | ||
儀器專用電池 | 4 | ||
儀器箱手提式 | 1 | ||
無人機 | |||
2 | 4旋翼無人機 | UT-X4850-2 | 1 |
無人機螺旋槳 | 4 | ||
無人機動力電池 | 4 | ||
無人機轉運箱 | 1 | ||
遙控器 | 1 | ||
無人機電臺（地面端） | 1 | ||
手提式工具箱 | 1 | ||
