產品描述
無人機載多角度測量系統主要由4旋翼無人機（UT-X4850-3）和寬譜段光譜亮度計（UT-P28-AD）組成。該系統利用無人機的機動能力和定向能力來快速獲得目標的多向光譜反射率的角度變化效應。通過無人機平臺的凝視功能，通過平臺感知相對于目標的位置和高度，實時確定視向與視角，形成對目標的連續角度觀測。具體利用無人機的凝視功能，在任何位置凝視目標區域獲得光譜，同時獲得觀測方位和角度，并且通過繞圈飛行，形成連續的方位角（0－360度）測量。
產品技術指標
UT-SRI-UD250_R | 系統參數 |
系統組成 | 4旋翼無人機（UT-X4850-2）、寬譜段光譜亮度計（UT-P28-AD） |
測量方式 | 繞圈飛行 |
測量方向 | 下行方向，凝視 |
系統功能 | 通過無人機搭載寬譜段亮度計，獲得目標的多向光譜反射率的角度變化效應 |
系統重量 | 10kg |
續航時間 | 25分鐘 |
輸出要素 | 光譜輻亮度、輻亮度、目標圖片、位置信息等 |
產品遠程操作界面

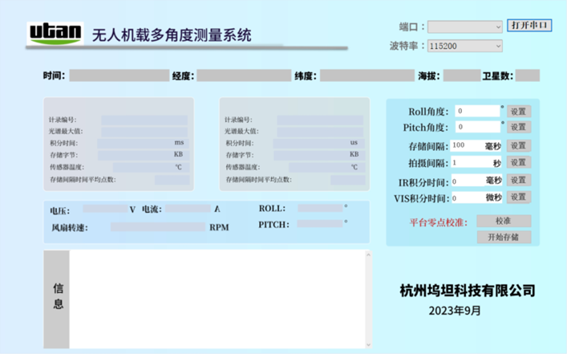

設備控制軟件（電臺版）通過無線電臺與機載亮度計連接，通過操作界面可實時監控亮度計工作狀態包括：積分時間、數據存儲狀態、電壓、電流等來確認設備是否工作正常，還可遠程控制亮度計各軸觀測角度及采樣開始和停止等操作。

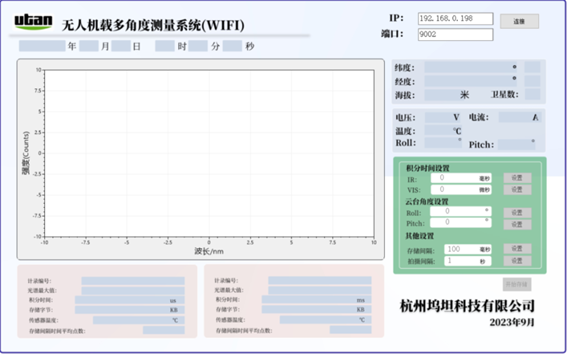

設備控制軟件（WIFI版）通過WIFI模塊與機載亮度計連接，操作界面實時顯示兩個傳感器對應波長的光譜強度變化，同時實時監控亮度計工作狀態，還可遠程控制亮度計各軸觀測角度及采樣開始和停止等操作。
產品清單
序號 | 品名 | 型號 | 數量 |
載荷儀器 | |||
1 | 寬譜段光譜亮度計 | UT-P28-AD | 1 |
PC端遠程監控無線電臺 | 1 | ||
GPS天線 | 1 | ||
網線 | 1 | ||
電源連接線 | 2 | ||
儀器專用電池 | 2 | ||
儀器箱手提式 | 1 | ||
無人機 | |||
2 | 4旋翼無人機 | UT-X4850-3 | 1 |
無人機螺旋槳 | 4 | ||
無人機動力電池 | 4 | ||
無人機轉運箱 | 1 | ||
遙控器 | 1 | ||
無人機電臺（地面端） | 1 | ||
手提式工具箱 | 1 | ||
